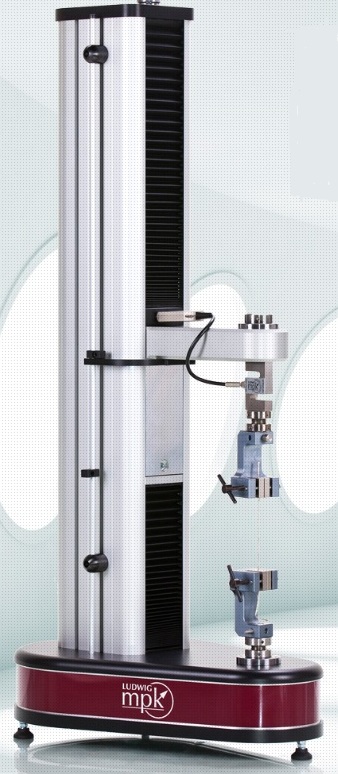

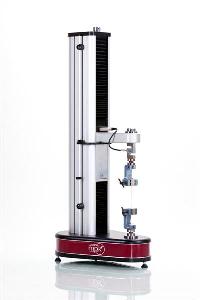

Die Anlage MP1k_pro der Firma "MPK Ludwig UG" wird im Bereich von Material- Qualitätsprüfungen
(Bruchversuche, Zugversuche, Druckversuche, Dauerschwingversuche) eingesetzt.
Als Steuergerät wird die kompakte Servosteuerung Typ DRS-500-ECS verwendet.
Der Antrieb wird mit einer konstanten Vorschubregelung oder konstantem Drehmoment gesteuert,
und die Daten der Analogmessung mit der korrespondierenden Position an den PC/Laptop übertragen.
Das Material Prüfgerät wird mit einer einfachen Bedienoberfläche (siehe unten) vom PC/Laptop aus betrieben.
Als Steuergerät wird die kompakte Servosteuerung Typ DRS-500-ECS verwendet.
Die Drehzahl- und Vorschubgeschwindigkeit kann dabei von min. 6 Umdr./min bis 600 mm/min eingestellt werden.
Die Messung der Lastzelle erfolgt mit einem externen Vorverstärker und der 16-bit ADC Messung der Servosteuerung.
Die Messzelle hat einen Messbereich von 2 mV/V. Bei einer Speisespannung von 10 V beträgt der Endausschlag +/-20 mV.
Der externe Vorverstärker ist zusätzlich mit einem EEPROM ausgestattet, der von der HMI-Schnittstelle der Steuerung betrieben wird.
Die analogen Daten und die Positionsdaten werden on-line an einen PC übergeben.
Die Datenauswertung erfolgt mit einer graphische Bedienoberfläche eines
SQL Datenbanksystems (EDV Beratung Giebel).
Die Analyse der Daten wird durch Zoomen beliebiger Ausschnitte unterstützt.
Die Archivierung der Daten erfolgt mit allen Prüfdaten, Chargen-Nummern, Kundendaten, etc.
Im PC/Laptop werden die Daten in einer SQL Datenbank ausgewertet und archiviert.

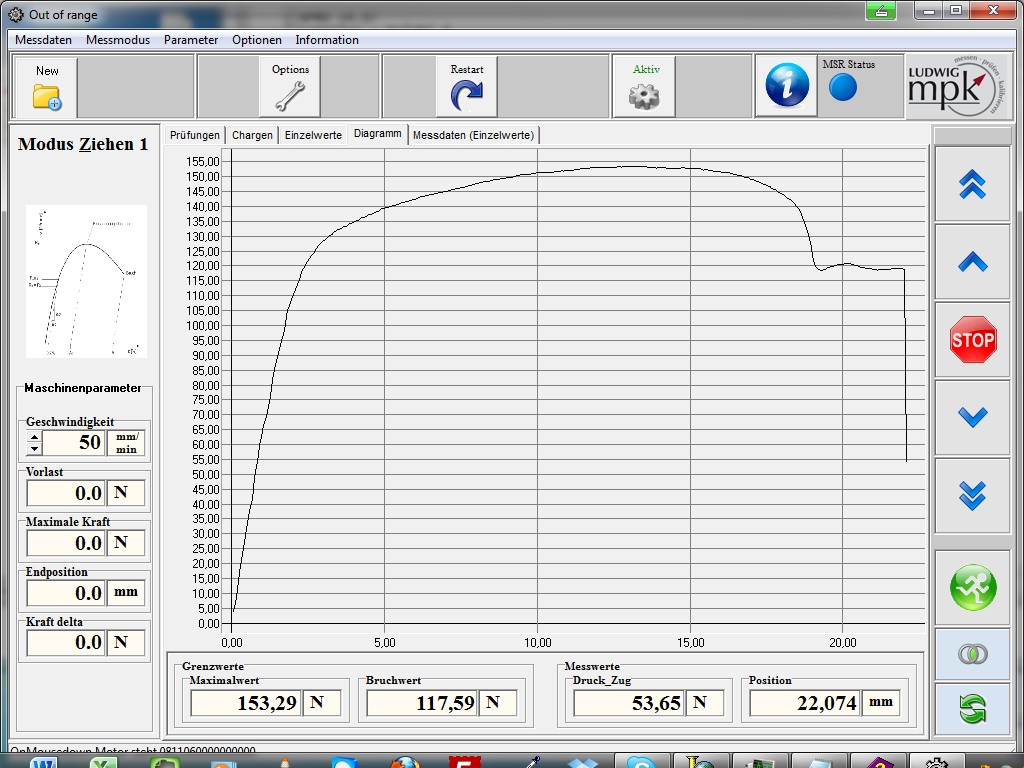

Die folgenden Diagramme zeigt die Lastkurve eines Kabelbinders,

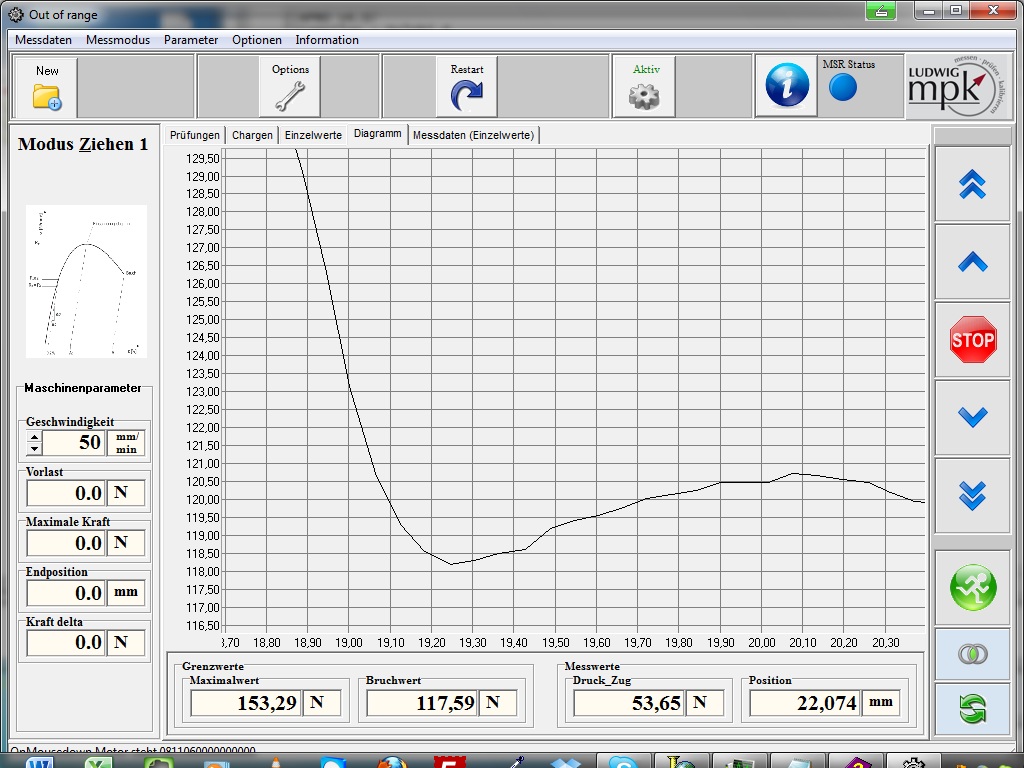

und einen Ausschnitt von 18.9 mm bis 20.3 mm aus der gleichen Lastkurve.
Optionell kann auch eine integrierte
Bedienoberfläche
ohne Datenbankanbindung verwendet werden.
|
