Bedienoberfläche für Material Festigkeitsprüfungen (Firma mpk LUDWIG UG)

Als Steuergerät wird die kompakte Servosteuerung Typ DRS-500-ECS eingesetzt. Die Befehlsfolge wird von einem PC an die Steuerung gegeben.

Die folgenden Menüpunkte können für Festigkeitsprüfungen angewählt werden:
  • Handprüfung (Einrichtbetrieb)
  • Automatikprüfung für Kraftpunkt, Wegpunkt und Bruchpunkt
  • Prüfdaten-Setup
  • Lastsensor Justage
  • Sprachen Auswahl
  • Gerätedaten

    Das folgende Beispiel zeigt die Menüauswahl für die Handsteuerung und den Automatikbetrieb:
  •   Bei STOP im Handbetrieb

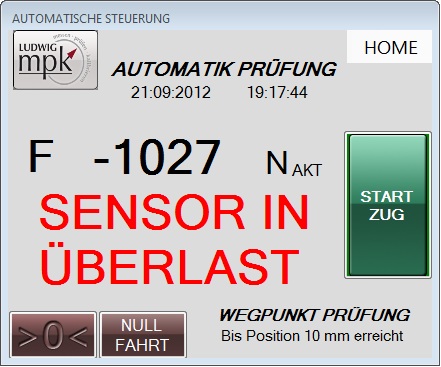

  •   Bei Sensor in Überlast im Automatikbetrieb einer Wegpunktprüfung

  • Handbetrieb

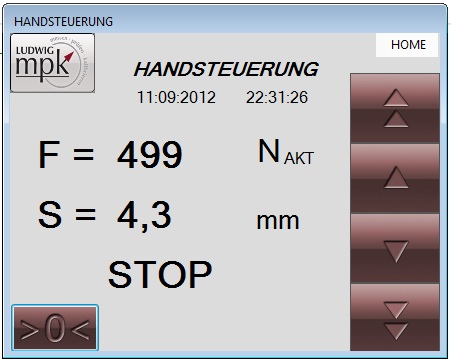

    Handbetrieb


  • Bei START werden die Sensorwerte und die Positionswerte automatisch genullt.
  • Nach erfolgter Prüfung kann automatisch auf den Nullpunkt zurück gefahren werden, oder eine Nullfahrt manuell angewählt werden.

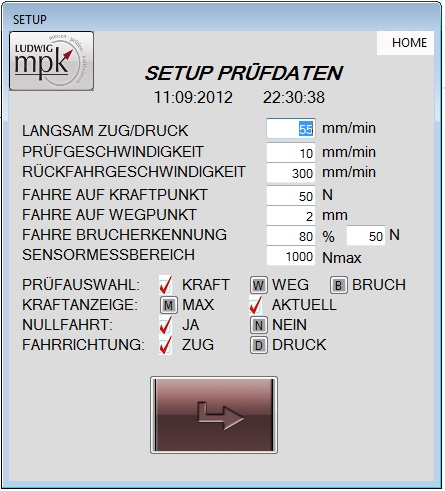

  • Die Festlegungen für die jeweilige Prüfung erfolgen im Programmteil "SETUP PRÜFDATEN".

  • Handbetrieb


    Weitere Merkmale:

  • Geschwindigkeitsbereiche einstellbar zwischen 3 mm/min bis 600 mm/min.
  • Sensordaten und Wegdaten werden in Einricht- und Prüfprogrammen permanent angezeigt.
  • Eine Sensor-Lastüberwachung ist im Hintergrund permanent vorhanden.
  • Wahl zwischen automatischer oder manueller Nullfahrt möglich.
  • Wahl zwischen aktueller oder maximaler Kraftanzeige (umschaltbar).
  • Bei der automatischen Rückfahrt wird bei Überschreitung einer Kraftgrenze die Achse abgeschaltet, so dass Kollisionen zu keinen Schäden an Mensch und Maschine führen sollten (Rücklaufsicherung).
  • Im Handbetrieb schaltet eine Sensor Überwachung die Achse stromlos, wenn eine Überlast gemessen wird.
  • Im Automatikbetrieb wird bei Überlast eine Warnung ausgegeben, wobei die Achse den Prüfablauf aber nicht automatisch abbricht.
  • Passwortschutz für Einstellungen und Setup sowie der Sensor Justage.
  • Einstellbare Kommastellen für die Kraft- und Weganzeigen.
  • Wahl zwischen verschiedenen Sprachen (vorbereitet).
  • Anlagenkonfiguration erweiterbar mit weiteren Analogmessungen oder zusätzlichen digitalen Signalen (Optionen).
