Maschinensteuerung für 4 bis 15 Positionierachsen |

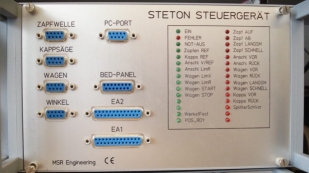

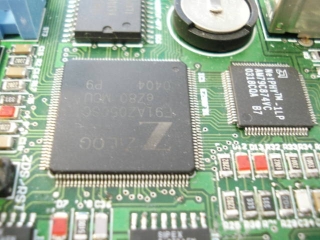

DRS-SYS-A4+ - Maschinen- und Anlagensteuerung für 4 Antriebsachsen mit Drehstrom- und Servomotoren und einer Winkelmessung auf einer STETON THEMA H600 Werkzeugmaschine realisiert. Die Schaltschrankeinbauten bleiben erhalten, es wird die Elektronikeinheit des Systems komplett erneuert, und die Schaltgeräte mit neuen Optokopplern von einer neuen Prozessoreinheit angesteuert. Die Anlage ist schnell auf einen neuen Prozessablauf oder einen anderen Anwendungsfall einzustellen. Das Gehirn der Anlage ist eine DRS-SYS-A4+ Prozessorplatine. Der Längsanschlag ist über eine extene Steuerung integriert. Die Werkzeugmaschine oder Produktionsprozess wird so mit neuer und langlebiger Technologie ausgestattet und erfüllt zusätzliche Kommunikationsanforderungen. Technischen Merkmale: Das System wird anschlussfertig geliefert und kann mit einer eigenen Bedieneinheit zu einer autarken Steuerung ausgebaut. Flexible EDV-Entwicklungsumgebungen erlauben die Zusammenstellung verschiedener Module zu neuen Lösungen und deren Ergänzung mit zusätzlichen Hard- und Software-Komponenten für branchenspezifische Lösungen (siehe Verpackungsmaschinen oder Holzbearbeitungsmaschine ). Das Bildmaterial ist vorläufig Weitere technischen Merkmale: |
Im Lieferumfang enthalten: Konfiguration: Für die digitalen Signale können auch zusätzliche kundenspezifische Funktionen eingebaut werden (Optionen), die neben den LIMIT und Aktivierungsbefehlen auch ganz kundenabhängig programmiert werden können. Bei jedem Einschalten, werden die Informationen aus dem Speicher eingelesen und die Anlagenkonfiguration hergestellt. Betriebsarten: Technische Leistungswerte: |
Eigenschaften | Einheit | Leistungsdaten |
Anschlussspannung | V | 230 VAC / 1-Ph |
Eingänge | JA | 64 digitale insgesamt erweiterbar auf 128 EAs |
Antriebe | Stück | 3 ASYNC DS Motoren 1 DC Servomotor 1 Winkelmessung |
Display | JA | Graphisches LCD (94mm x 60mm) 240 x 128 Pixel beleuchtet |
Tastatur | JA | Folientastatur |
Feldbusanschluss | JA | RS232 und RS485 SPI, I2C (interne Schnittstellen) PROFIBUS (Option) CAN (Option) TCP/IP (Option) |
Anlagenschutz | JA | selbstrückstellende Sicherung Verpolungsschutz stabiles Gehäuse |
Speicher | JA | 256 k Flash Programmspeicher MMC für Anlagendaten (Option) EEPROM für Anlagenkonfiguration |
Uhrzeit | JA | Betriebsdauer Maschinenlaufzeiten |
sonstiges | JA | Erfassung von Betriebsdaten Erfassung von Arbeitszyklen |
Bedienoberfläche | JA | Easy Motion Protocoll (EMP) Gerätekonfiguration lesen und speichern |
Gehäuse / Abmessungen | mm | 19" Gehäuse 3HE, 42TE |
Gewicht | Kg | 4.2 |
Montage | JA | im Schaltschrank |
RoHS | JA | konform |
Umgebungstemperatur | °C | 0 °C - 85 °C (nicht kondensierend) |
Das System ist über verschiedenen serielle Schnittstellen auch erweiterbar, und damit einer individuellen Prozessumgebung anzupassen. |
